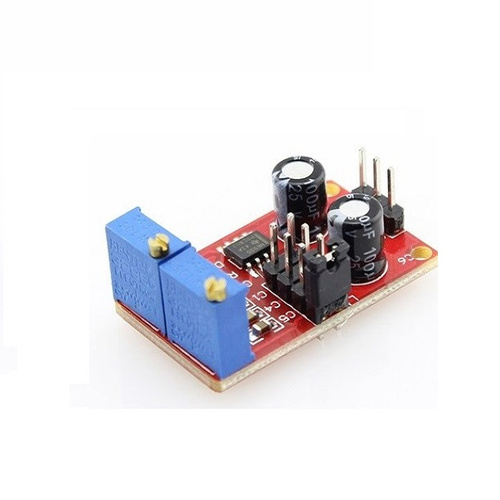

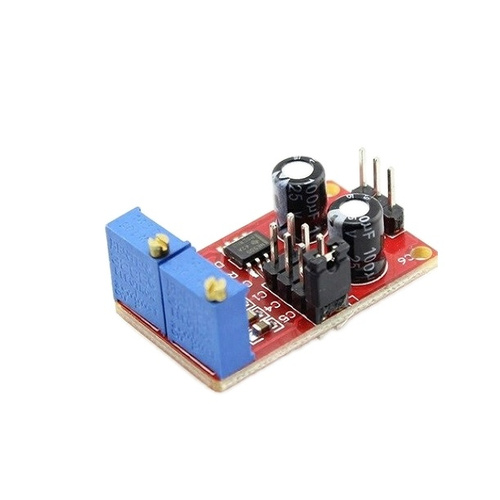

ماژول نوسان ساز مدل NE555 کد 01

ماژول تولید موج مربعی دارای چیپ تایمر معروف NE555، قابلیت تولید موج مربعی از فرکانس 1 تا 200 کیلوهرتز با قابلیت تنظیم فرکانس و Duty Cycleاین ماژول برای تولید شکل موج های مربعی از سیستم نوسان ساز مونواستابل استفاده می کند و همانطور که گفته شد شما می توانید فرکانس خروجی خود را از 1 هرتز تا 200 کیلوهرتز تنظیم نمایید. رنج های فرکانس توسط جامپرهای روی برد قابل تنظیم است. کاربردها: - راه اندازی سیستم چشمک زن LED - راه اندازی موتورهای پله ای - تولید فرکانس برای MCUها - مدارهایی که نیاز به کلاک فرکانس پایین دارند دیتا شیت کالا: Main chip: NE555. Input Voltage: 5V-15V DC. Generate adjustable pulse for MCU. Generate adjustable pulse,to control circuitry associated. The output current can be 15 MA around; when 12V power supply, the output current can 35 MA around. Input current: >=100 MA. Output amplitude: 4.2V V-PP to 11.4V V-PP. (Different input voltage, the output amplitude will be different). Max output current: >=15MA (5V power supply, V-PP greater than 50%), >=35MA (12V power supply, V-PP greater than 50%). Output with LED indication(low level, LED will on; high level, LED will off; low frequency, the LED flashes).
